TOPOLOGIE DI RETE

La LAN è sicuramente la più nota delle varie tipologie di reti informatiche, oggi non è difficile trovarla anche nelle piccole attività di qualunque settore produttivo e pure in ambiente domestico.

Le LAN possono essere classificate in funzione del tipo di collegamento fisico esistente tra i computer. Le modalità di collegamento sono: rete ad anello, a stella, e a bus. Esistono altre topologie di rete come quella ad albero e quella a maglia, tipiche di reti MAN e WAN, che nascono dall’interconnessione di diverse reti eterogenee.

Rete ad anello:

In una rete ad anello, i computer sono connessi tramite un unico cavo circolare privo di terminatori. I segnali sono inviati lungo il circuito chiuso passando attraverso ciascun computer che funge da ripetitore e ritrasmette il segnale potenziato al computer successivo.

Uno dei metodi usati per la trasmissione dei dati lungo l’anello è detto Token Passing, si parla infatti di reti Token Ring (rete ad anello con passaggio del testimone) in cui ogni host ha diritto di trasmettere secondo la seguente procedura:

• il token (gettone) viene trasferito da un computer al successivo finché non raggiunge quello su cui sono disponibili dati da trasmettere.

• il token viene modificato dal computer trasmittente, con l’informazione da inviare più l’indirizzo del destinatario e quello del mittente, e viene rinviato lungo l’anello.

• i dati passano attraverso ciascun computer finché raggiungono quello il cui indirizzo corrisponde a quello indicato come destinatario.

 • il computer destinatario, una volta letta l’informazione, restituisce un messaggio di conferma al computer trasmittente il quale crea un token nuovo e lo immette nella rete.

Nelle reti Token Ring, a differenza di altre, un computer malfunzionante viene automaticamente escluso dall’anello consentendo agli altri di continuare a funzionare regolarmente in rete.

Rete a stella:

La rete a stella in cui i computer sono connessi ad un componente centrale chiamato Hub. I dati sono inviati dal computer trasmittente attraverso l’Hub a tutti i computer della rete. Questa tipologia richiede un’elevata quantità di cavi in una rete di grandi dimensioni. In caso di interruzione di uno dei cavi di connessione di un computer all’Hub, solo quel computer verrà isolato dalla rete. In caso di mancato funzionamento dell’Hub, saranno interrotte tutte le attività di rete. Tra i vantaggi dell’Hub ci sono l’espandibilità (basta collegare un altro Hub all’Hub iniziale) e il controllo centralizzato del traffico sulla rete in base a led luminosi che permettono di diagnosticare se quel ramo della rete è funzionante.

Rete a bus:

Nella rete a bus ogni host (e ogni periferica) è collegato in modo lineare. E' il metodo più semplice di connettere in rete dei computer. Consiste di un singolo cavo (chiamato dorsale o segmento) che connette in modo lineare tutti i computer. Il funzionamento avviene secondo le seguenti regole:

1. i dati sono inviati sul cavo, come segnali elettronici, sotto forma di pacchetti in cui è specificato l’indirizzo del computer destinatario.

2. tutti i computer “ascoltano” i dati trasmessi sulla rete, ma non intervengono nello spostamento di dati da un computer a quello successivo.

3. i dati vengono accettati solo dal computer il cui indirizzo coincide con quello del destinatario.

4. se esiste una trasmissione in corso gli altri computer devono aspettare ad effettuare un’altra trasmissione.

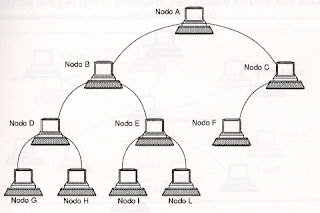

Rete ad albero:

La topologia ad albero è una variante più complessa di una struttura lineare, caratterizzata dal fatto che da ciascun nodo possono dipartirsi più catene lineari distinte e non intersecantesi, realizzando così una struttura multilivello. Anche in questo tipo di topologia, per ogni coppia di nodi esiste un solo percorso di collegamento; ogni nodo è collegato a un solo nodo del livello superiore tramite un solo ramo e a uno o più nodi del livello inferiore tramite uno o più rami dedicati (diramazione). Il nodo da cui prende origine tutta la topologia viene denominato anche "nodo radice" mentre i nodi terminali vengono denominati "foglie".

Una caratteristica di questa rete è che la comunicazione tra due nodi distinti dello stesso livello può avvenire solo risalendo la struttura fino al primo nodo padre comune, che deve quindi essere dotato di funzionalità di distribuzione più sofisticate per poter determinare la diramazione corretta verso cui instradare il segnale.

Rete a maglia:

La topologia a maglie prevede di interconnettere i sistemi con canali trasmissivi bidirezionali. Se ogni sistema e’ connesso con tutti gli altri si parla di maglia completa, se un o piu’ sistema non e’ connesso con tutti gli altri si parla di maglia incompleta.

-Una topologia di questo tipo assicura buone prestazioni in quanto il traffico viene ripartito sui vari percorsi.

-Inoltre, essa conferisce una elevata affidabilità all’intera struttura, proprio grazie alla presenza di percorsi multipli.

-Allo stesso tempo, però, i costi dei collegamenti possono anche essere elevati ed inoltre la gestione della struttura è chiaramente più complessa rispetto agli altri casi esaminati.
